修正圆弧齿RPP2M同步带轮

【生产材料】：45#钢、铝合金、铸铁、黄铜等
【加工设备】：数控车床、滚齿机等
【供货周期】：3~10天
【应用领域】：通讯食品机械、医疗机械、钢铁机械、石油化工、仪器仪表、各种精密机床等

香蕉污视频在线观看香蕉污视频在线观看传动生产的RPP2M同步带轮既为国产化设备的RPP2M同步带配套，又能代替进口RPP2M同步带轮使用。如果您定制RPP2M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），香蕉污视频在线观看也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

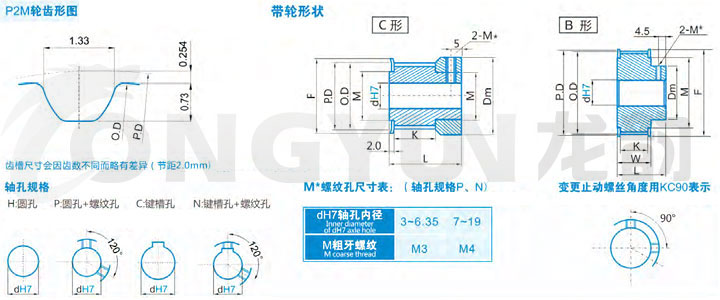

修正圆弧齿RPP2M同步带轮规格型号介绍
修正圆弧齿RPP2M同步带轮基本额定功率表
【关注度：】

标准同步带宽度	K	W	L
04=4MM	5.5	9.5	18
06=6MM	7.5	11.5	20
12=12MM	13.5	17.5	26

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	内孔dH7
规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	H	P	C\|N
P2M*14	C	8.91	8.40	12	6	12		3\|4
P2M*15		9.55	9.04	12	6	13		3\|4\|5
P2M*16		10.19	9.68	14	8	13		3\|4\|5
P2M*18		11.46	10.95	14	8	15		3~6
P2M*20		12.73	12.22	16	8.5	17		4~6.35
P2M*22		14.01	13.50	18	11	17		4~6.35
P2M*24		15.28	14.77	20	12	17		4~6.35
P2M*25		15.92	15.41	20	12	20		4~6.35
P2M*28	B	17.83	17.32	23	13	12	5~6.35	5~6.35
P2M*30		19.10	18.59	23	13	12	5~8	5~8
P2M*32		20.37	19.86	25	16	12	5~8	5~8
P2M*36		22.92	22.41	28	18	14	5~9	5~9
P2M*40		25.46	24.95	31	20	16	5~10	5~10	8
P2M*42		26.74	26.23	35	24	18	5~12	5~12	8\|10
P2M*44		28.01	27.50	33	22	18	5~12	5~12	8\|10
P2M*48		30.56	30.05	35	24	18	5~12	5~12	8\|10
P2M*50		31.83	31.32	35	24	22	5~15	5~15	8~13
P2M*60		38.20	37.69	44	32	28	5~19	5~19	8~18
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
