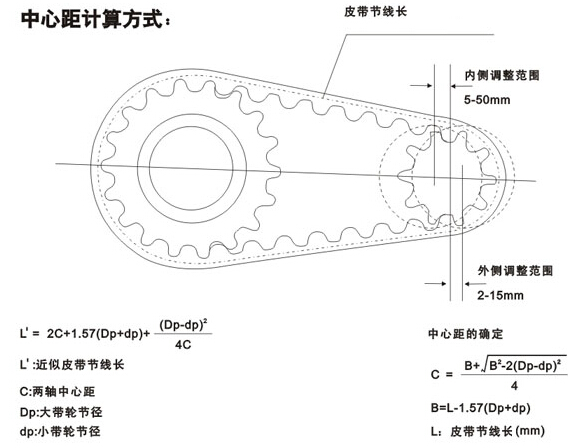

同步带长度与同步带轮中心距计算方法


同步带轮外径及节圆外径示意图

备注：
Pb=同步轮节圆或同步带节线上测得相邻两齿的距离。
d=同步轮的节圆直径。
do=同步轮实际外圆直径。
同步带张紧轮的安装方法
根据张紧轮用途，有二种安装方法:      a.安装在内侧，作带张紧用。张紧轮应采用齿形带轮，当张紧轮的齿数大于带轮最少许用齿数时，为避免啮合齿数减少，应把张紧轮安装在松边一侧。
b.安装在外侧，作增力滞轮包角用，张紧轮可采用中间无凸起的平带轮，它的直径为最少许用齿数的带轮直径，且安装在松边，使带不会产生过大弯曲。

输入齿型 MXL XL L H XH XXH S2M/P2M 3M/S3M/P3M S4.5M 5M/S5M/P5M 8M/S8M/P8M 14M/S14M/P14M 20M T2.5 T5/AT5 T10/AT10 T20/AT20 输入主动轮齿数 输入被动轮齿数

输入设计中心距 mm

节线长计算结果: mm

---

根据样本现成模具型号,选择接近的同步带型号,其齿数为

使用节线长接近同步带型号,中心距则为: mm

---

备注：以上计算生成的数据仅供参考，具体应以实际应用为准！
